引言：你準備好迎接「整包升級」的未來了嗎？ #
想像一下：你的 Jetson 設備就像一間房子。一般維修是修修補補、換個門窗；但 NVIDIA 的 Image-Based OTA 升級，則是直接搬進一套全新裝潢、還順便把整個門鎖、地基都換掉！這種「一刀切」式的韌體升級，不僅更乾淨、更可靠，還為離線部署、大規模批量更新等場景帶來超強優勢。今天就跟著 Advantech 工程師的腳步，一起揭開這項技術的神秘面紗，看看我們怎麼持續突破、讓 Jetson 的升級變得更聰明、更安心、更貼近產業需求！
背景與技術概述：OTA 是什麼？為何業界都在關注？ #
Image-Based OTA vs 傳統升級，你選哪一個？ #
- Image-Based OTA：一次性將設備上的整個作業系統（rootfs）和開機程式（bootloader）換成新版本，就像搬進新房。
- APT Upgrade：逐一更新個別軟體套件，類似於局部翻修。
| 比較項目 | Image-Based OTA | APT Upgrade |
|---|---|---|
| 更新方式 | 全包替換（整個系統換新） | 個別檔案修補 |
| 可靠性 | 高（環境不受舊系統影響） | 中（可能有套件衝突） |
| 離線部署 | ✅ 支援 | ❌ 必須有網路 |
| 適合場景 | 大版本升級、離線、批量部署 | 日常小幅更新 |
市場需求與應用場景 #
隨著 AIoT、邊緣運算設備量產，企業都想要：
- 快速批量升級：一次升級成千上萬台設備，保證「一致、乾淨、不出錯」
- 離線部署：工廠、戶外或無網路環境也能安心升級
- 自訂硬體支援：像 Advantech ROM-AB2210 這種非原廠板卡，升級不能出差錯
而 Image-Based OTA 正是為這些需求量身打造！
實作過程與重點發現：升級流程就像玩密室逃脫！ #

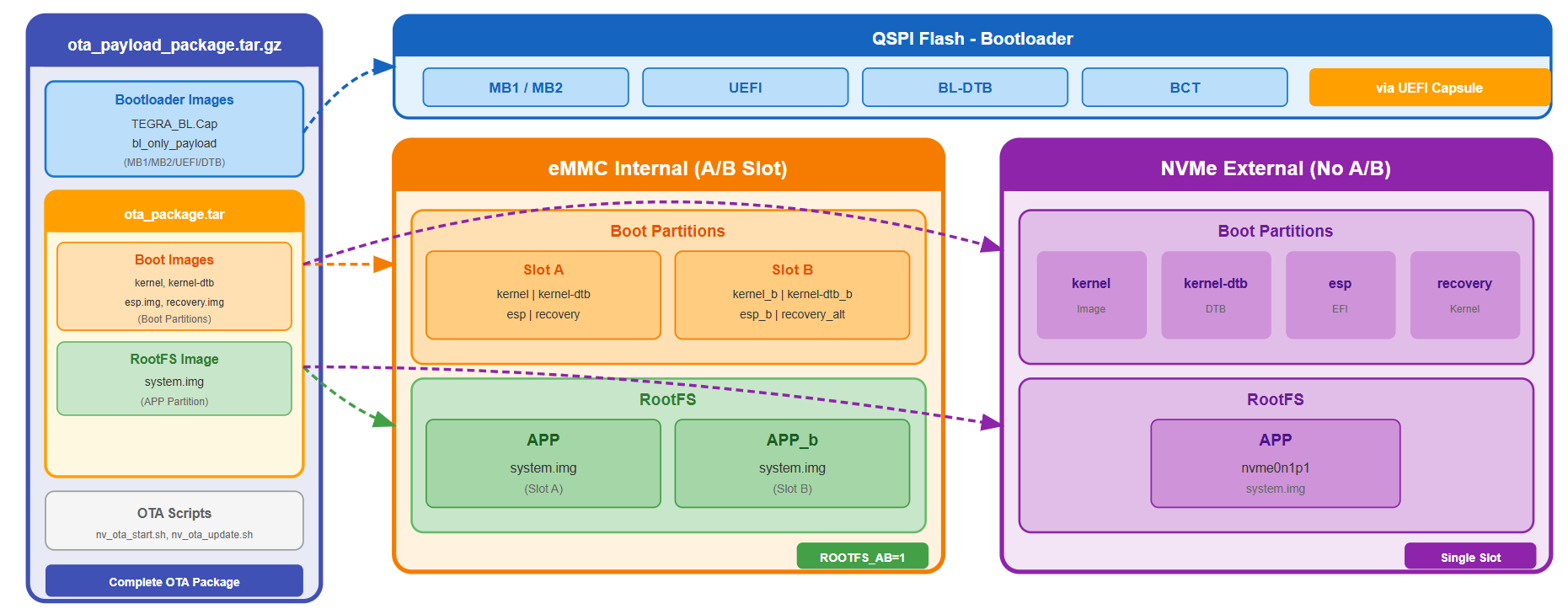

Jetson 的雙儲存架構 #
Jetson Orin Nano 的系統分佈在QSPI Flash（藍色）和eMMC/NVMe SSD（灰色）兩大儲存裝置：
- QSPI Flash：存放 bootloader（MB1/MB2/UEFI）、硬體設定
- eMMC/NVMe：存放 kernel、device tree、Recovery kernel、整個 Ubuntu 作業系統
兩種升級機制 #
- UEFI Capsule：業界標準，OTA 會將 Capsule 檔案放到 ESP 分區，UEFI firmware 自動偵測並更新 bootloader
- Recovery Kernel：精簡 Linux 環境，專門用來備份/還原資料、寫入新 rootfs
升級流程大揭密 #
單分區（Single Slot）流程：需要兩次重開機 #
- 準備階段：解壓安裝包、驗證板卡身份、放 Capsule 到 ESP、設「下次進 Recovery」旗標
- 重開機 #1 → Recovery Kernel：備份資料、寫入新 system.img、還原資料、更新 kernel/DTB
- 重開機 #2 → 新系統啟動：UEFI 自動套用 Capsule，升級完成！
雙分區（A/B Slot）流程：只要一次重開機 #
- 直接在舊系統寫入：將新 image 寫入非使用中的 Slot，更新 boot images，切換啟動 Slot
- 重開機 → 新系統啟動：舊 Slot完整保留，升級失敗可回滾！
| 比較項目 | Single Slot | A/B Slot |
|---|---|---|
| 重開機次數 | 2 | 1 |
| 回滾能力 | ❌ 無 | ✅ 有 |
| OTA 過程斷電風險 | 高 | 低 |
板卡識別：硬體「身份證」讓升級更安心 #
TNSPEC：板卡的 DNA #
每台 Jetson 都有一組 TNSPEC，記錄型號、SKU、批次、板卡名稱。這是升級時「防裝錯」的關鍵！
例子：Advantech ROM-AB2210
TNSPEC = 3767-300-0003-T.1-1-1-jetson-orin-romab2210-a1-
升級前，OTA 工具會比對安裝包內的板卡名稱與設備上的 TNSPEC，確保你用的是「正確的配方」。
自訂板卡挑戰：名稱不一致怎麼辦？ #
- 方案A：建構安裝包時就用自訂板卡 config，板卡名稱完全一致（推薦！）
- 方案B：動態修補設備端 TNSPEC，讓它暫時與安裝包一致（快速workaround）
Advantech工程團隊已經研究出完整解法，讓自訂 Carrier Board 也能安心升級！
OTA 安裝包產生：只要一條指令，升級神器誕生！ #
cd Linux_for_Tegra/
sudo -E ./tools/ota_tools/version_upgrade/l4t_generate_ota_package.sh \
--external-device nvme0n1 \
jetson-orin-nano-devkit \
R35-4

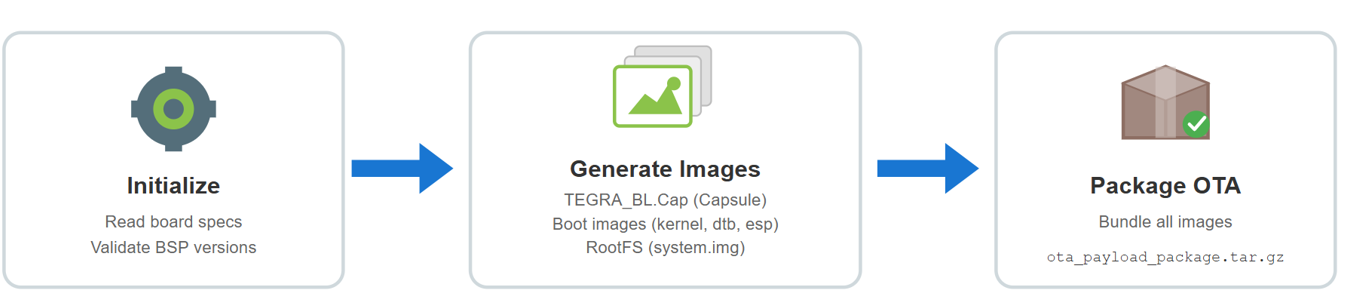

工具自動完成：
- 初始化：讀取板卡規格、驗證 BSP 版本
- 產生 images：打包 bootloader Capsule、kernel、rootfs
- 整合打包：加上板卡識別、版本資訊、備份清單，產出約800MB~2GB的安裝包

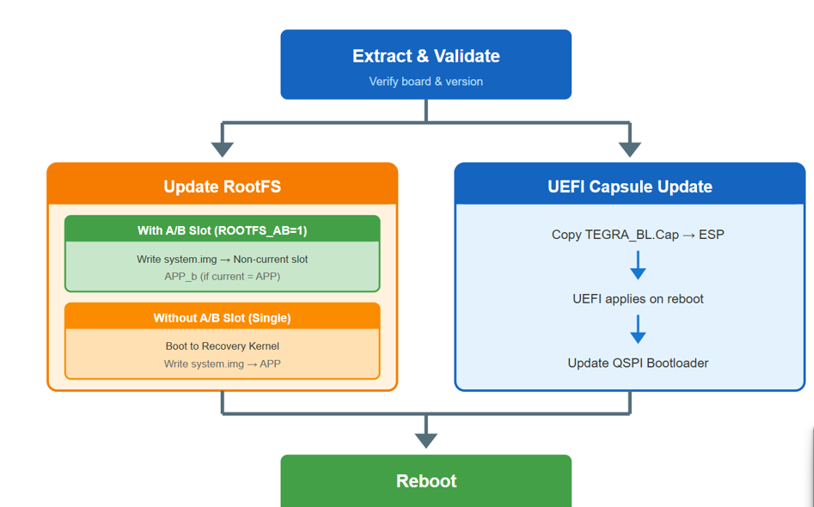

OTA 執行流程：三大步驟，升級不失手！ #
Step 1：解壓與驗證（Extract & Validate） #
- 解壓安裝包
- 比對板卡身份、版本（防止裝錯）
- 更新 TNSPEC（讓新系統知道自己是什麼板卡）
Step 2：更新作業系統（Update RootFS） #
- A/B Slot：直接將新 image 寫入備用分區，切換啟動
- Single Slot：重開機進 Recovery Kernel，備份/還原資料、覆蓋 rootfs
Step 3：更新 Bootloader（UEFI Capsule Update） #
- Capsule 檔案放到 ESP
- 下次開機時 UEFI 自動更新 QSPI Flash 的 bootloader
完成後：新系統啟動，資料還原，升級完成！ #
使用者資料保留機制：升級不怕個人資料遺失 #
Image-Based OTA 會整個覆蓋 rootfs，使用者安裝的應用、設定、帳號等都可能消失。NVIDIA 提供雙層備份框架：
- 第一層（自動）：備份/還原系統關鍵檔案（extlinux.conf、nv_boot_control.conf、fstab）
- 第二層（自訂）：根據
ota_backup_files_list.txt，備份你指定的檔案或目錄
推薦必備清單：
- 使用者帳號與密碼：
etc/passwd、etc/shadow - sudo 權限：
etc/sudoers - 網路設定：
etc/NetworkManager/system-connections - SSH 設定：
etc/ssh/sshd_config - 使用者目錄：
home - 自訂應用：
opt - 開機目標：
etc/systemd/system/default.target（超容易被忽略！）
記得路徑要用相對路徑（ex:
etc/passwd），否則備份失敗！
Advantech 持續創新：自訂 Carrier Board 的 OTA 挑戰與突破 #
為什麼自訂板卡升級難？ #
NVIDIA 的 OTA 工具原本只支援原廠 Developer Kit。自訂板卡（如 ROM-AB2210）升級時，板卡名稱常常不一致，導致驗證失敗。
Advantech的解決方案 #
- 建構端註冊自訂板卡：在 OTA 工具設定檔中加入 ROM-AB2210 的規格、版本別名、設備列表，讓工具「認識」你的板卡
- 動態修補：沒時間重建安裝包時，先暫時修改板卡名稱讓驗證通過
這不僅解決了升級卡關問題，也讓 Advantech 的產品在客製化、量產部署時更具彈性與競爭力！
成果與應用：升級不再是「冒險」，而是「保險」 #
Image-Based OTA 帶來的價值 #
- 高可靠性：整包替換，不受舊系統環境污染
- 批量部署友善：離線安裝、遠端管理平台統一派送，量產設備大規模升級更簡單
- 回滾能力：A/B Slot 支援一鍵回滾，升級失敗也不怕
- 自訂板卡支援：Advantech 持續投入研發，讓自家 Carrier Board 也能無縫升級
與傳統技術相比的亮點 #
- 不再受制於套件相依性、版本衝突
- 支援離線環境，不需連線 NVIDIA apt repo
- 升級後系統「乾乾淨淨」，像新機一樣
結論與未來展望：OTA 升級，讓智能設備更進化！ #
Image-Based OTA 不只是一次「升級」，更是邁向大規模、智慧、客製化設備管理的關鍵一步。Advantech 在這個領域持續投入研發，從自訂板卡支援到資料保留機制、批量部署整合，讓每一台 Jetson 都能安全、可靠、快速地升級。未來，我們將持續優化流程、開發更智慧的遠端管理工具，讓升級不再是「冒險」，而是讓設備更強、更穩、更貼近產業需求的「保險」。
常見問題與小技巧 #
Q1：升級失敗怎麼辦？ #
- OTA log 詳細記錄過程，位於
/ota_log/ - A/B Slot 可回滾至舊系統
Q2：升級後資料不見？ #
- 確認備份清單有包含帳號、密碼、網路設定等關鍵檔案
Q3：升級後進入 OEM 初始設定畫面？ #
- 備份清單記得加入
etc/systemd/system/default.target
Q4：自訂板卡名稱不一致？ #
- 建議用自訂 board config 重建安裝包，或動態修補 TNSPEC
想了解更多，或有技術挑戰歡迎聯絡 Advantech！我們持續創新，讓每一次升級都更安全、更智慧、更貼心！
