引言：為什麼「安全啟動」成了嵌入式產業的新顯學？ #
想像一下，你的設備剛開機，世界上第一個程式碼要跑起來——這一刻，安全與信任的守門員就必須登場。隨著物聯網、工業自動化及智慧城市的快速發展，系統安全不再只是「選配」，而是每台設備的基本配備。這次，我們Advantech研發團隊將帶你走進Rockchip平台的安全啟動實作流程，揭開硬體信任根到完整信任鏈的神秘面紗。無論你是銷售、AE還是對新技術充滿好奇的潛在客戶，都能輕鬆掌握這個領域的最新突破！
技術背景：信任鏈、TrustZone與Rockchip的安全架構 #
什麼是「安全啟動」？簡單說，就是讓設備從一開機開始，每一步都經過層層驗證，確保執行的程式碼都是原廠簽名、未被惡意修改。這不只是一道防線，更是一個多層次的信任鏈：
- 硬體信任根：設備一上電，內建的MaskROM會先校驗OTP/eFuse中的密鑰，確保最初的引導程式（TPL/SPL）是安全的。
- 分層安全隔離：利用TrustZone技術，將系統切分為安全域（Secure World）與普通域（Normal World），即使一般應用被攻破，敏感資料依然高枕無憂。
- 權限分明：從最高權限EL3（安全監視器）到EL0（用戶程式），每一層都負責驗證下一層的簽名，建立完整的端到端信任鏈。

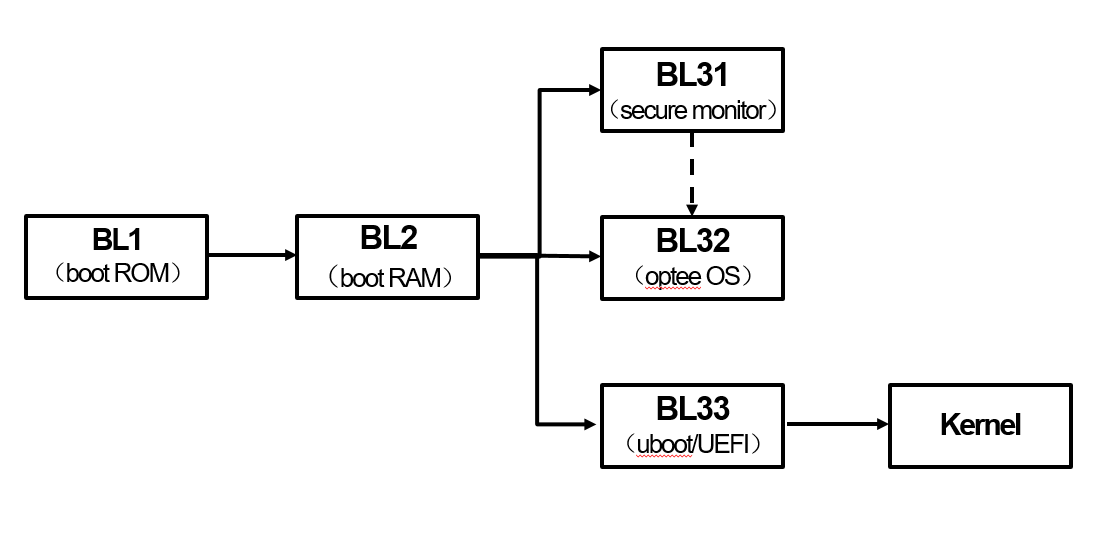

想看流程圖？點此查看

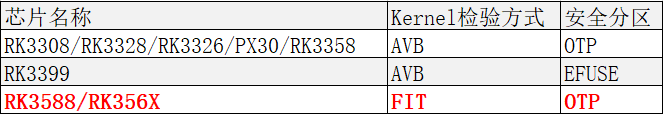

安全方案 #
實作過程：五大步驟，帶你領略Advantech的技術突破 #
步驟一：密鑰生成（一次性操作，安全的起點） #
我們有兩種方式產生密鑰：
- 方式一：U-Boot工程下執行
mkdir -p keys
cd keys
./rk_sign_tool cc --chip 3588
./rk_sign_tool kk --out .
cp privateKey.pem ../../dev.key
cp publicKey.pem ../../dev.pubkey
cd ../
openssl req -batch -new -x509 -key keys/dev.key -out keys/dev.crt
- 方式二：官方指令生成RSA密鑰對
./build.sh security-createkeys
執行後，會在u-boot/keys目錄下產生三個核心檔案：
- dev.key（私鑰，簽名用，需離線備份）
- dev.pubkey（公鑰，驗簽用，編譯時嵌入固件）
- dev.crt（自簽名證書，等同公鑰，用於鏡像校驗）
注意！
- 檔名不可更改，否則打包失敗。
- 公鑰可對外公開，私鑰一定要妥善保存，避免裝置變磚。
- 若遇到「Can’t load ~/.rnd into RNG」錯誤，記得補上：
touch ~/.rnd
步驟二：安全配置（讓系統更有防護力） #
- 方法一：修改U-Boot defconfig
加入以下參數：
CONFIG_FIT_SIGNATURE=y
CONFIG_SPL_FIT_SIGNATURE=y
CONFIG_FIT_ROLLBACK_PROTECT=y # boot.img防回滾
CONFIG_SPL_FIT_ROLLBACK_PROTECT=y # uboot.img防回滾

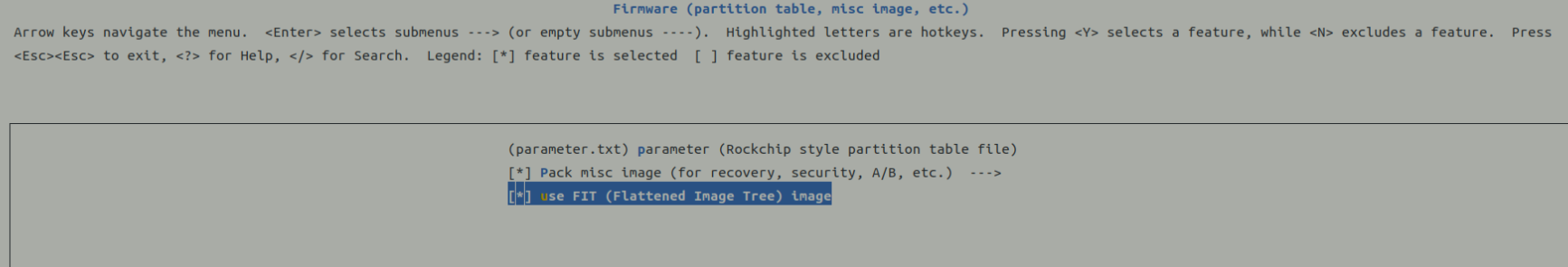

- 方法二：圖形化配置
./build.sh menuconfig
路徑：Firmware(partition table,misc image,etc.) -> use FIT
步驟三：編譯與簽名固件（Loader、U-Boot、Kernel） #
- 方法一：編譯指令
./build.sh loader --spl-new --rollback-index-uboot 1
./build.sh kernel
./build.sh modules # 可選，需驅動適配時
產出已簽名的loader.bin、uboot.img、Image（內核鏡像）等。
- 方法二：腳本批量編譯
./make.sh rv1126 --spl-new --boot_img boot.img --recovery_img recovery.img --rollback-index-uboot 10 --rollback-index-boot 12 --rollback-index-recovery 12
重要安全模組（menuconfig中已啟用）：
- CONFIG_BLK_DEV_DM=y（啟用Device-Mapper）
- CONFIG_DM_VERITY=y / CONFIG_DM_CRYPT=y（支援系統校驗/加密）
- CONFIG_TEE=y / CONFIG_OPTEE=y（啟用可信執行環境）
簽名結果示例
Image(signed, version=0, rollback-index=10): uboot.img (FIT with uboot, trust) is ready
Image(signed, version=0, rollback-index=12): recovery.img (FIT with kernel, fdt, resource...) is ready
Image(signed): rk3588_spl_loader_v1.18.113.bin (with spl, ddr, usbplug) is ready
步驟四：固件燒錄（安全啟動的關鍵一刻） #
-

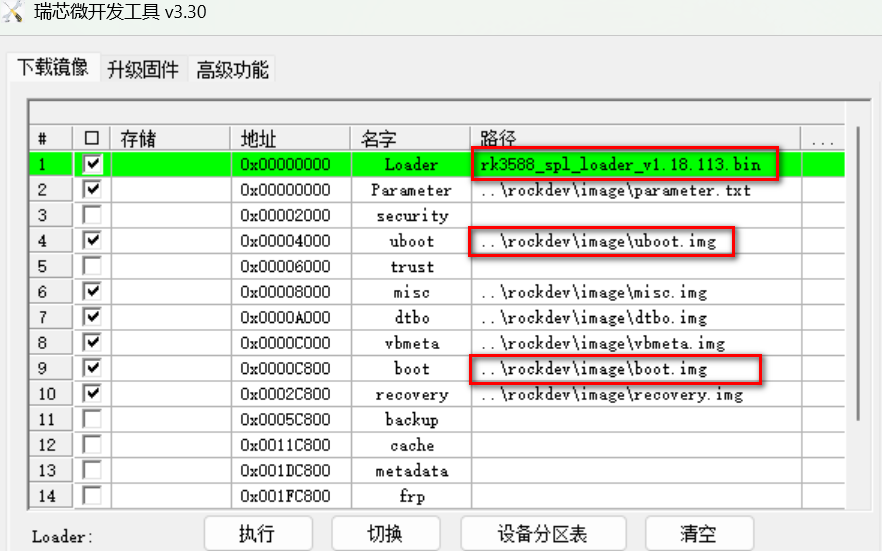

方法一：Windows工具RKDevTool
選擇已簽名檔案，輕鬆燒錄
-
方法二：瑞芯微upgrade_tool工具
upgrade_tool uf output/firmware/update.img
常見錯誤與驗證
- 未簽名檔案會導致燒錄失敗或系統無法啟動
- 正確簽名後，系統會顯示hash校驗、回滾檢查等成功訊息
- 詳細錯誤畫面：點此查看
步驟五：密鑰燒錄（量產前的最後防線） #
OTP熔斷：量產時必須將密鑰哈希燒錄到OTP（不可逆），確保裝置終身安全。
- 啟用密鑰燒錄功能
./build.sh menuconfig
-> RK_SECURITY -> [*] burn security key
./build.sh loader --spl-new --burn-key-hash
- 熔斷成功訊息
串口顯示「RSA: Write key hash successfully」
注意事項
- 調試階段不要燒錄密鑰，避免設備變磚。
- 私鑰必須離線備份，OTP熔斷後遺失將無法修復。

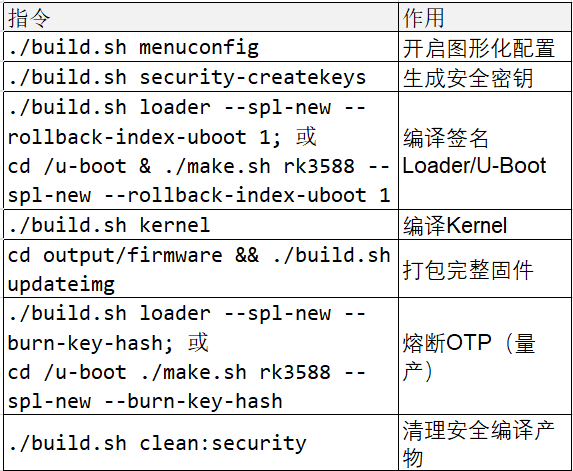

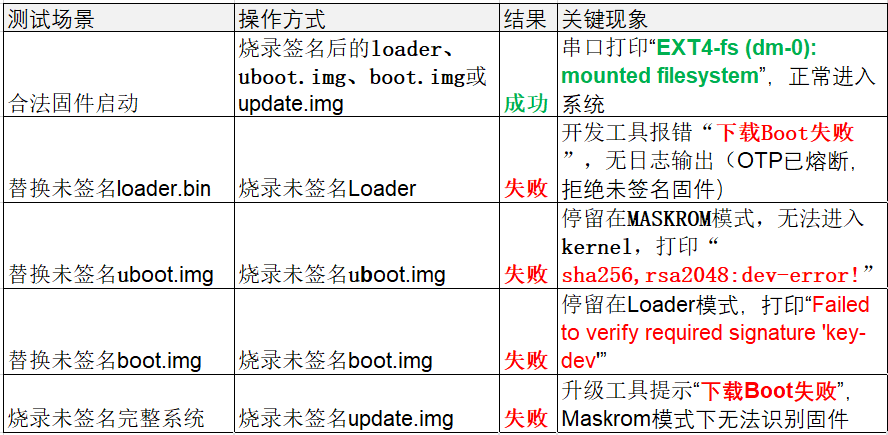

其他參考：配置項、操作指令及測試結果 #
成果展示：安全啟動的實際驗證與效益 #
經過上述五大步驟，Advantech成功在Rockchip平台實現安全啟動機制，確保每一層程式碼都經過簽名驗證，防止惡意攻擊與固件回滾。這不僅提升了產品安全性，更符合產業對資料保護與設備可靠性的高標準。
- 數據隔離：核心密鑰只存在於可信執行環境（TEE），外部無法直接存取。
- 加密通道：所有通訊皆經過安全代理加密，防止資料外洩。
- 防重放攻擊：採用動態密鑰與時間戳，令牌僅一次有效。
Advantech的技術亮點：持續創新、領先業界 #
Advantech不只跟上安全啟動的趨勢，更積極投入研發，從密鑰管理到固件簽名、再到OTP熔斷，每個細節都嚴格把關。我們的團隊已將這套流程導入多個產品線，未來將持續探索：
- 更智能的密鑰管理方案
- 自動化安全驗證流程
- 擴展至更多嵌入式平台與應用場景
結論與未來展望：守護每一台智能設備的信任基石 #
透過Rockchip安全啟動實作，Advantech不僅提升了產品防護力，更展現出持續創新、嚴謹研發的企業形象。面對未來的IoT、AIoT、智慧製造新潮流，我們將不斷優化安全架構，打造更可靠、更易用的解決方案，與客戶攜手邁向更安全、更智能的未來！
備註與小提醒：
- 私鑰務必離線備份，OTP熔斷後無法復原，請務必小心管理！
- 調試階段請勿燒錄密鑰，確保固件穩定後再進行量產操作。
- 詳細操作步驟、指令與驗證流程，歡迎參考本文圖片與範例。
Advantech持續領先，為每一位客戶打造最安心的智能未來！
