28.5 吋電子紙面板大揭密！Advantech 實驗室的創新應用直擊

本文章內容係以參考技術文件為基礎，經由人工智慧（AI）技術進行改寫及重整，旨在提供讀者更清晰易懂之內容呈現。如有任何技術細節上的疑義或需進一步確認，建議讀者參考原始技術文件或與相關技術人員聯繫。

讓世界看見電子紙新「視」界
#

想像一下，辦公室牆上換成超大 28.5 吋電子紙螢幕，會議室門口的資訊告示、醫院的智慧看板，甚至是零售門市的數位展示都能輕鬆升級，不僅省電、護眼，還能隨時更新內容！這可不是科幻電影，而是 Advantech 團隊正在積極研發、實驗的新技術。這次我們帶來了 Sharp 28.5 吋電子紙面板的最新整合成果，讓您一探究竟！

為什麼大家都在關注電子紙？
#

電子紙（E-Paper）又稱電子墨水螢幕，因為超低耗電、紙感顯示、陽光下依然清晰等特點，已經在智慧零售、醫療、工業看板等領域大放異彩。隨著物聯網與智慧化浪潮，大家都在追求資訊即時更新與環保節能，而大尺寸電子紙面板正好解決了這些需求。
但大尺寸電子紙面板該怎麼串接物聯網平台？怎麼快速部署現場展示？這些問題，就是我們這次實驗要破解的關鍵！

Advantech 實驗室直擊：28.5 吋電子紙面板上線全紀錄
#

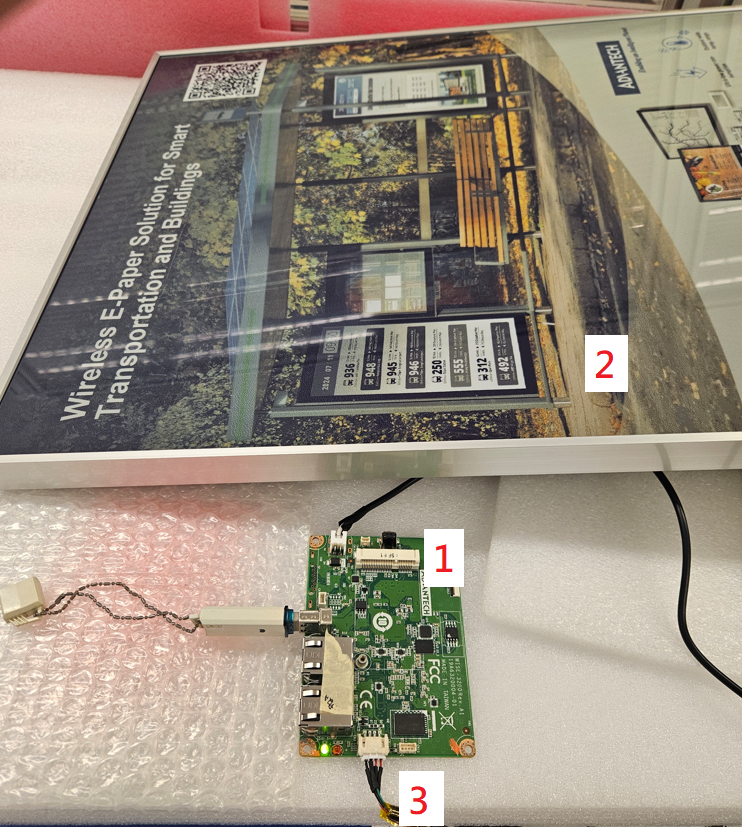

這次實驗的主角，是一組「WISE-3200 控制器」搭配「Sharp 28.5 吋電子紙面板」與「T1000 控制器」的創新組合。我們設計了兩種安裝方案，讓現場部署更彈性、更貼近實際需求。

方案一：專屬客製 USB 連接線
#

硬體準備清單

WISE-3200 智慧控制器
Sharp 28.5 吋電子紙面板 + T1000 控制器
客製 USB 連接線（T1000 控制器 ↔ WISE-3200）
專用面板連接線（T1000 控制器 ↔ 面板）細節點此
USB 隨身碟

操作步驟

啟動 Sharp 28.5 吋面板，等待約 10 秒。
用客製 USB 連接線將 T1000 控制器與 WISE-3200 連接。
啟動 WISE-3200，等待約 1 分鐘。
將 Demo 圖片存入 USB 隨身碟，再插入 WISE-3200。
約 25~30 秒後，面板就會顯示第一張圖片！

方案二：USB 集線器彈性擴充
#

硬體準備清單

WISE-3200 智慧控制器
Sharp 28.5 吋電子紙面板 + T1000 控制器
USB 集線器（Hub）
標準 USB 連接線（T1000 控制器 ↔ USB Hub）
專用面板連接線（T1000 控制器 ↔ 面板）細節點此
USB 隨身碟

操作步驟

啟動 Sharp 28.5 吋面板，等待約 10 秒。
將 T1000 控制器透過 USB 線連接到 USB Hub。
用 USB 線將 Hub 與 WISE-3200 連接。
啟動 WISE-3200，等待約 1 分鐘。
Demo 圖片存入 USB 隨身碟後，插入 Hub。
約 25~30 秒後，面板即顯示第一張圖片！

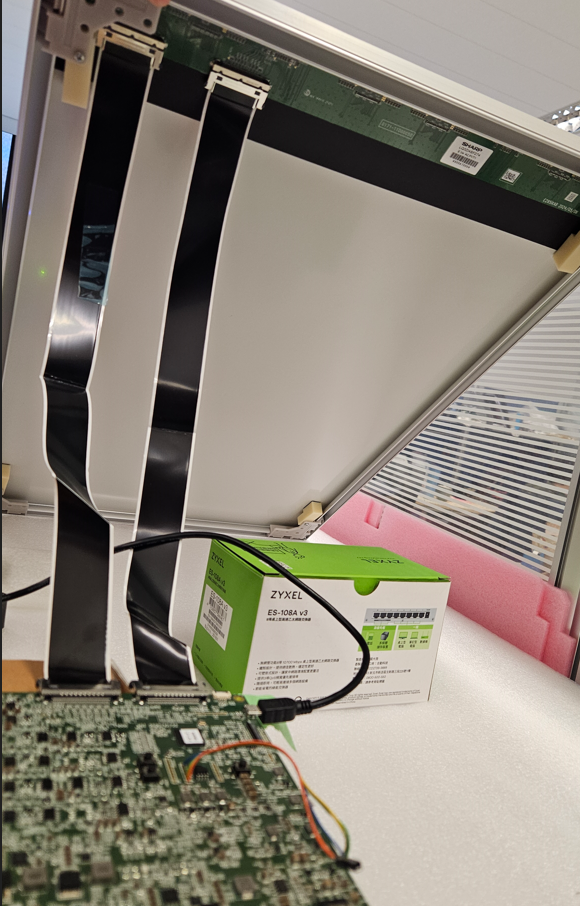

【小提醒】T1000 控制器與面板間的連接線長這樣！
#

圖片轉換與部署腳本，一步到位
#

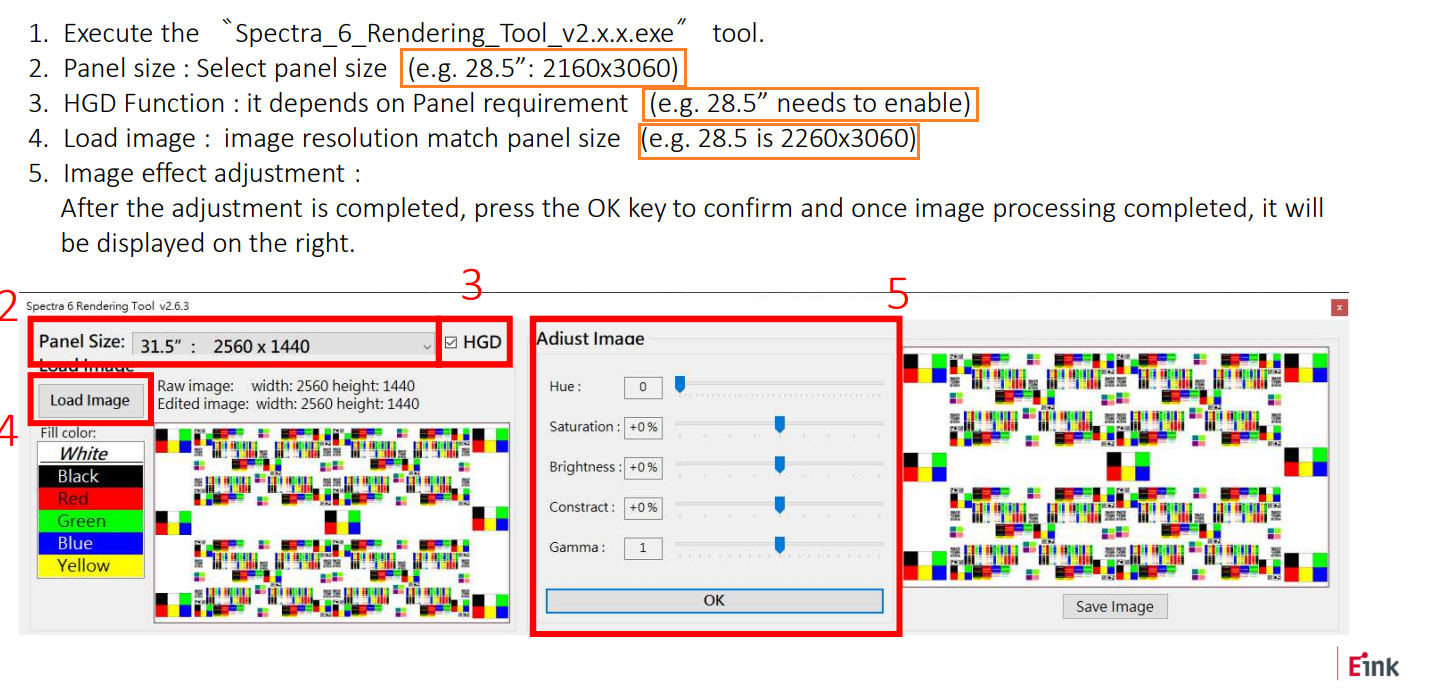

要讓電子紙面板顯示圖片，還需要將圖片格式轉換為面板專用格式。別擔心，我們設計了超直覺的操作介面：

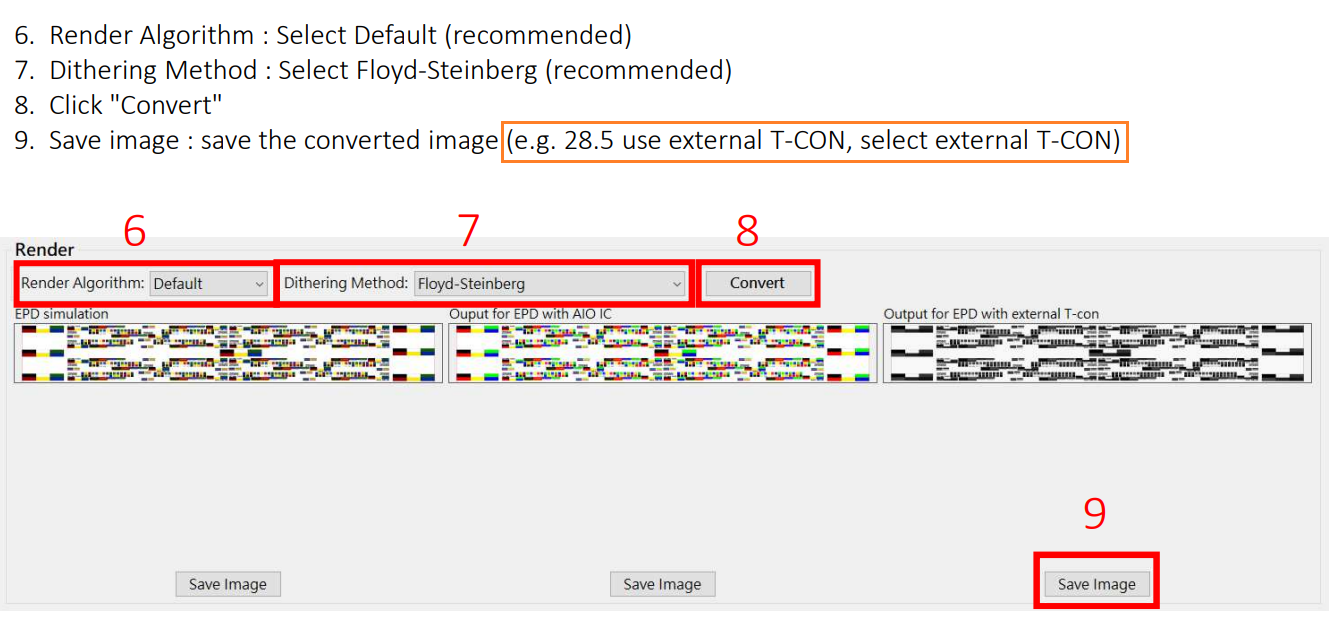

只要選對橘框選項，圖片轉換輕鬆搞定！

一鍵部署 Demo 腳本，智慧開機自動播放
#

我們特別打包了「epd285-demo-xxxx.tar.gz」全自動腳本，讓現場部署不卡關：

將壓縮檔複製到 WISE-3200 的 /tmp 路徑。
解壓縮到 /root，會出現 epd285-demo 資料夾，內含五大檔案：
- dpy_signage_auto：自動播放圖片程式
- dpy_signage：可手動設定的圖片顯示程式
- usb_detect_auto_e05.sh：開機後自動跑幻燈片的腳本

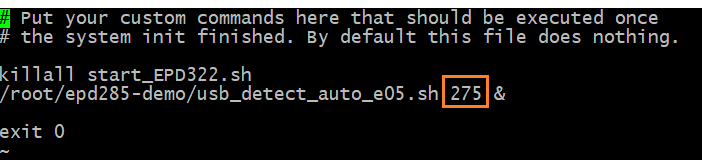

- rc.local：開機啟動腳本，橘色區塊可調整幻燈片週期（例如每 5 分鐘切換，設定為 275 秒，預留 25 秒圖片轉換時間）
- inittab：開機時停用 usb2default 功能
讓腳本隨系統開機自動執行：
- 將 rc.local 複製到 /etc，或依照我們提供的版本進行修改
- 若需要，參考 inittab 禁用 usb2default
